CCT-1800太赫兹时域光谱仪是深圳市太赫兹研究院自主研发的紧凑型、实验室级太赫兹时域光谱仪。整机结构紧凑，可灵活搭配透射、反射、成像等?？椋馐钥苫竦梦镏实氖庇蚱住⑵涤蚱?、介电常数、折射率谱、相位谱、吸收谱、时域成像、频域成像、吸收谱成像等参数。产品性能稳定，重复性高，适用于生物、医学、化学、农业、制药、材料、食品、毒品、药品等领域的太赫兹研究和检测。 |
产品特点： 应用场景：
1、结构紧凑、体积小、可靠性高、维护简单

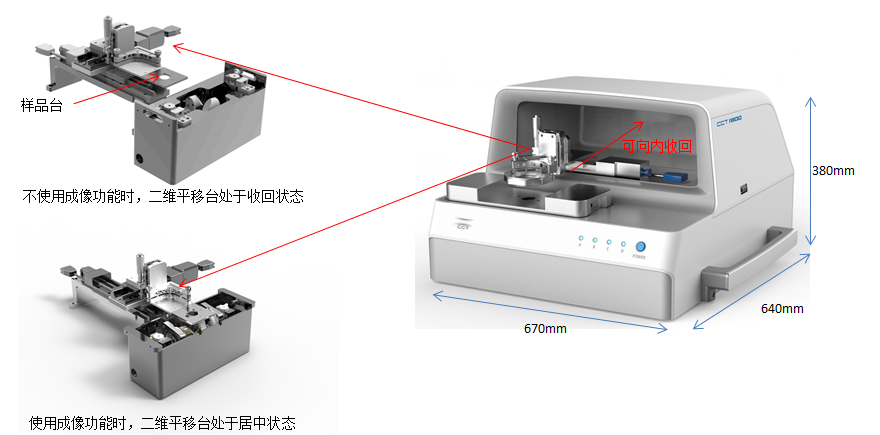

2、二维扫描平移台可根据使用需要，控制居中或者收回，节省空间

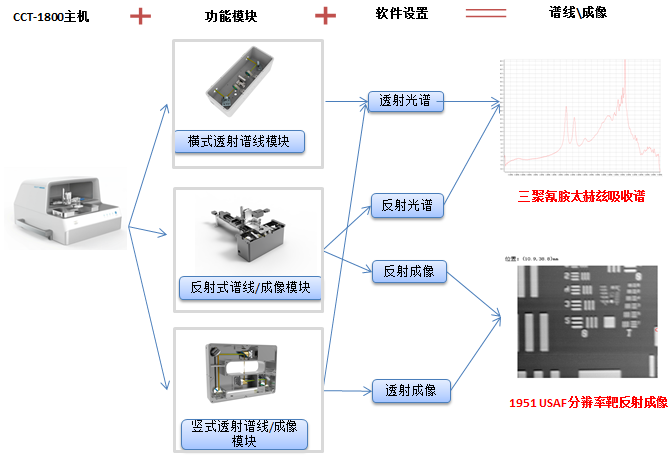

3、主机+功能?？榈淖芴迳杓?，光谱/成像功能灵活切换、可拓展性强
4、多个可选配的功能?？椋汉崾酵干淦紫吣？椤⑹酵干淦紫?成像模块、反射谱线/成像?？?
5、扫谱速度：30Hz，扫描成像范围：50mm*50mm
6、测试控制软件+数据分析软件，使用简单
7、智能云平台，共享太赫兹图谱库。
|
|

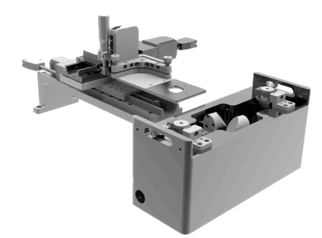

CCT-1800紧凑的结构设计

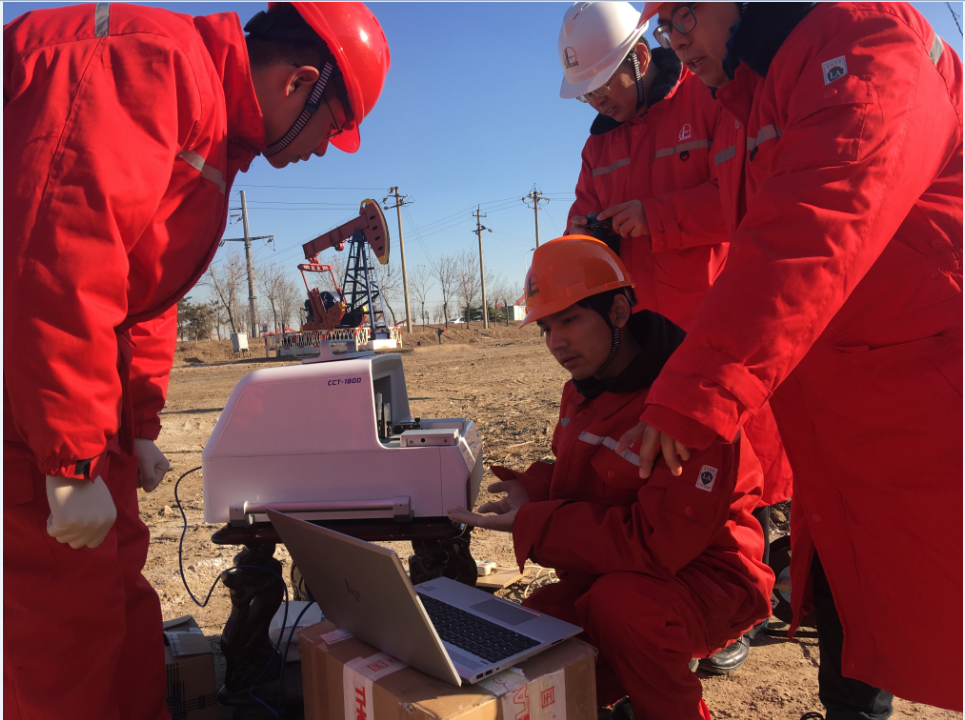

中国石油大学携带CCT-1800赴胜利油田现场实验
|
功能?？榉岣?，可根据用户需求定制新模块 |
|||||
|
太赫兹透射谱测试 样品架可拆卸定制 |
|

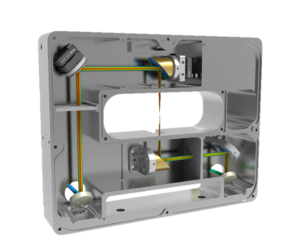

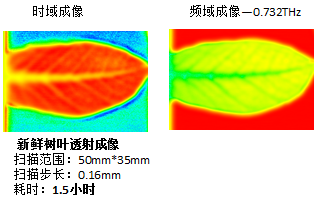

透射谱线、透射成像
扫描光斑小于3mm 最小扫描间隔0.08mm 扫描范围50mm*50mm |
|
反射谱线、反射成像 向上反射、向下反射 最小扫描间隔0.08mm 扫描范围50mm*50mm 焦距：50mm、25.4mm（可定制） |
|
扫描速度快 扫谱速度:15Hz（可设置成30Hz或者更高频率），支持快速扫描成像
|
||||||
控制软件简单易用，数据分析软件功能全面（功能可定制）
仪器控制、数据分析功能设计到不同的软件里，便于团队协作和提高仪器使用率；
控制软件用于控制太赫兹时域光谱仪进行谱线、成像测试，导出原始太赫兹数据；
分析软件用于进行控制软件测试所得太赫兹谱线，数据及图像的批量处理和分析；
|
|
|
|

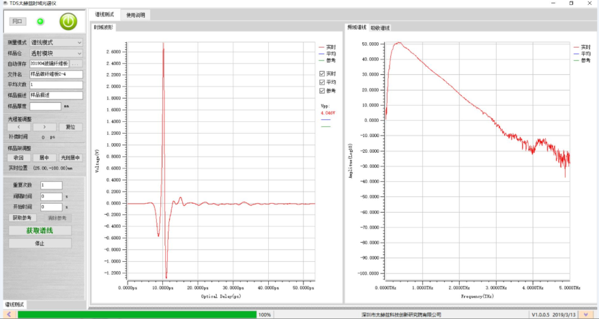

控制软件功能： 操作简单，扫谱/成像功能 时域波形、频域波形（FFT） 时域成像、频域成像 数据导出，方便二次处理
|
|

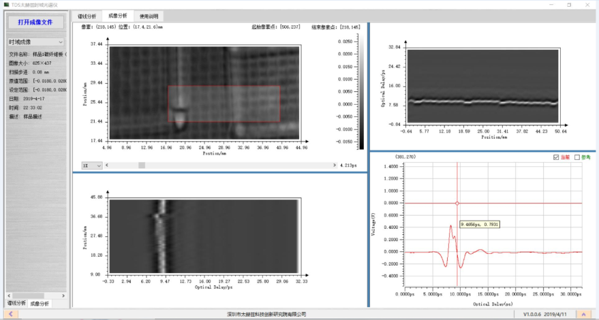

分析软件功能：
最多5000组数据一次性导入、CSV/图片导出
时域谱/频域谱、相位谱、 吸收谱
介电常数-虚部谱、介电常数-实部谱、折射率谱

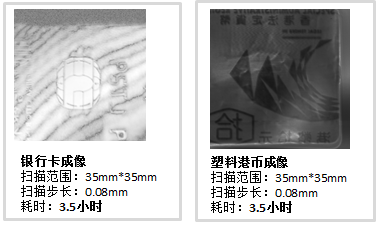

时域成像、频域成像、吸收谱成像、位移差成像
拖动进度条，可随时查看任意延时、任意频率图像
|
|

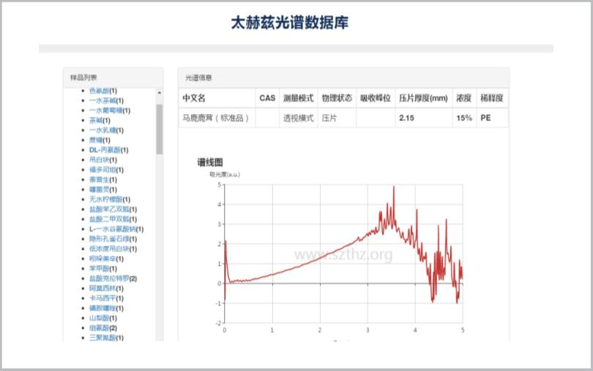

自带光谱数据库，通过智能云平台实现用户共享 |

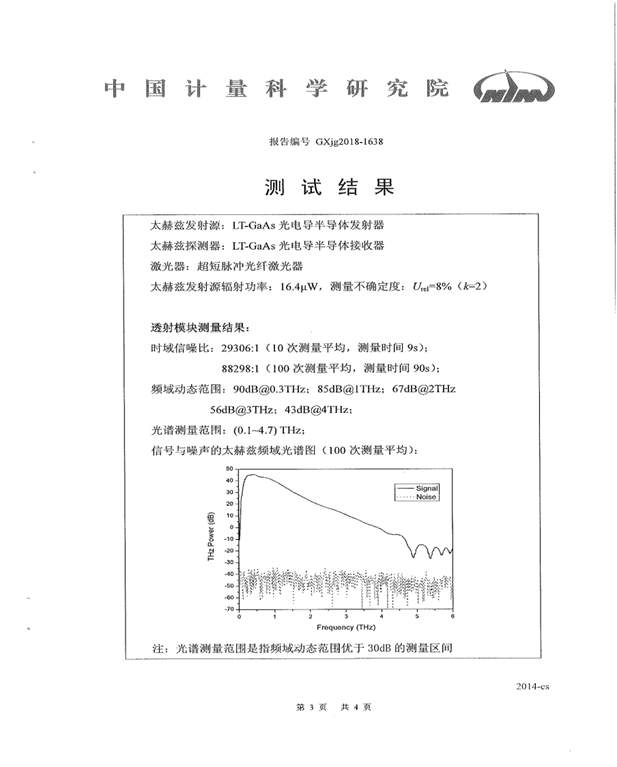

计量证书 |
|
|
 |
技术指标：
| 太赫兹辐射源 |
光控光电导半导体发射器 |
光谱分辨率 | < 0.85GHz |
| 太赫兹探测器 |
光控光电导半导体接收器 |
扫描速度 | 30Hz(可设置） |
| 激光 |
780nm光纤飞秒激光器 |
成像扫描步长 | 40μm |
| 光谱范围 |
0.05THz----5THz |
成像扫描精度 | 2μm |
| 时域抖动性 | ＜0.08ps |
空间分辨率 |
<250μm |
| 扫描范围 |
≥1200ps(可调节） |
整机功耗 | 200W |
| 动态范围 |
≥90 dB |
数据传输 | 网口（RJ45） |
| 成像模式 | 时域、频域 | 样品仓气路 | 氮气输入Φ 6mm软管 |
| 成像区域 | 50mm*50mm | 工作环境 | 温度15℃ ~ 30℃ 湿度20%~ 80% |
